PRODUCT INTRODUCTION

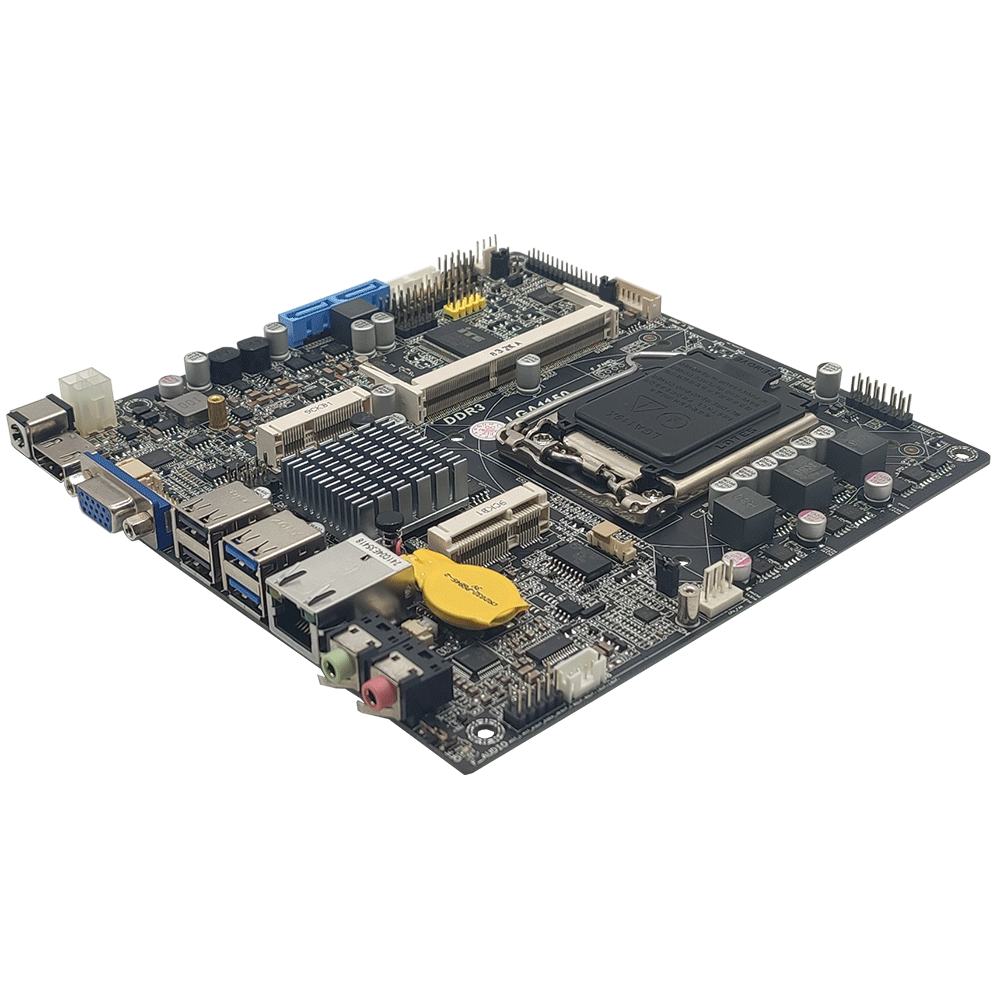

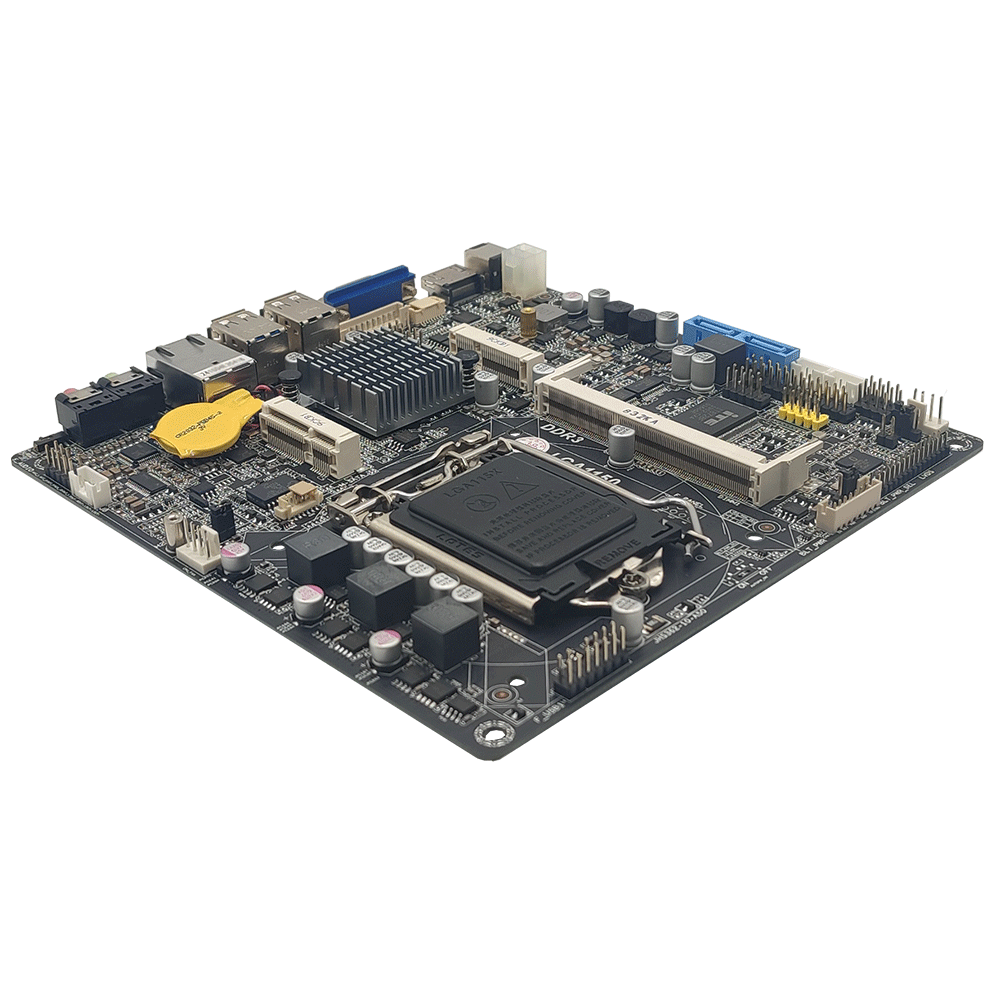

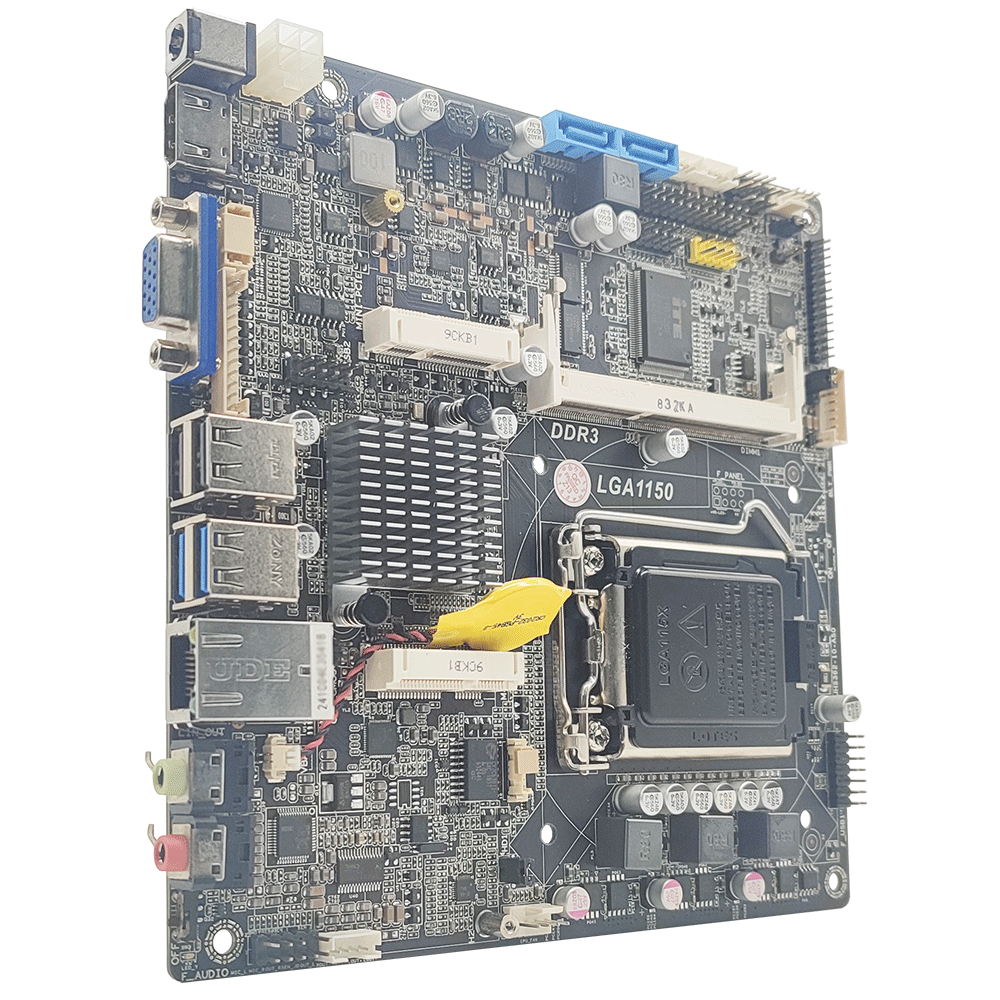

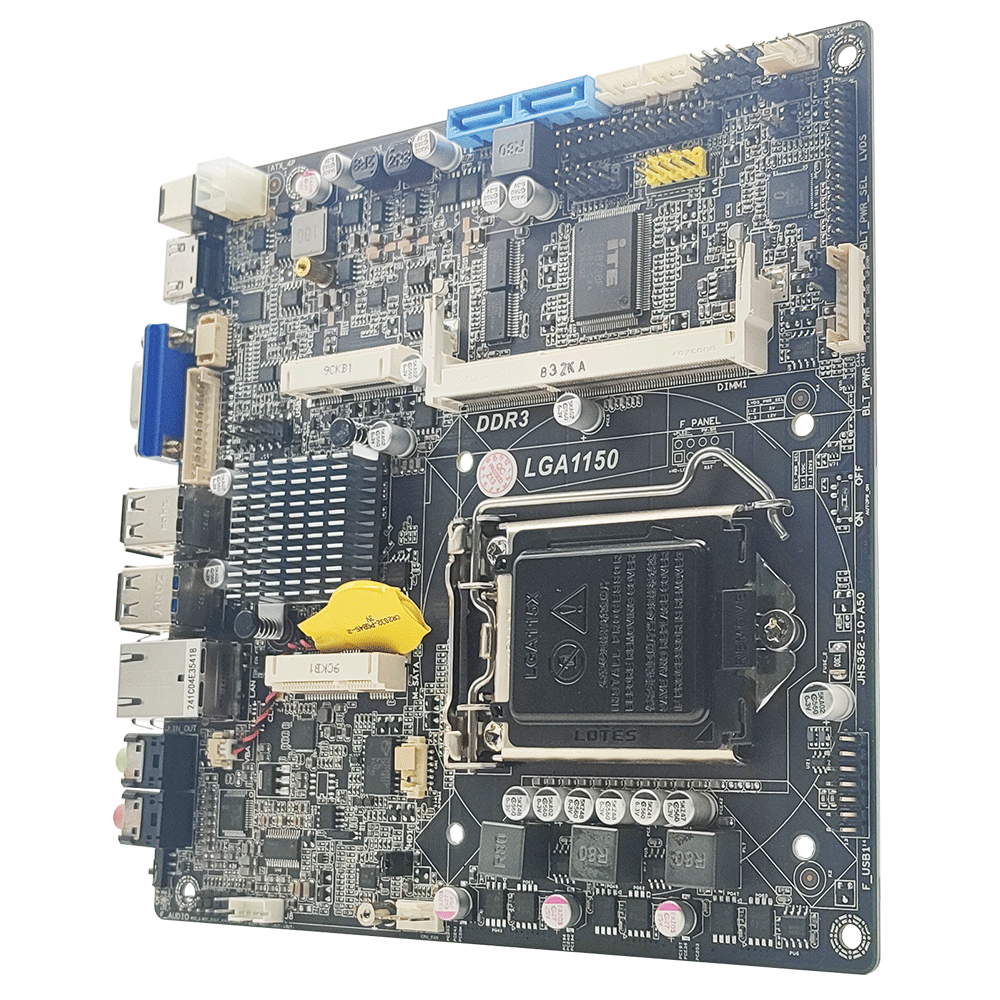

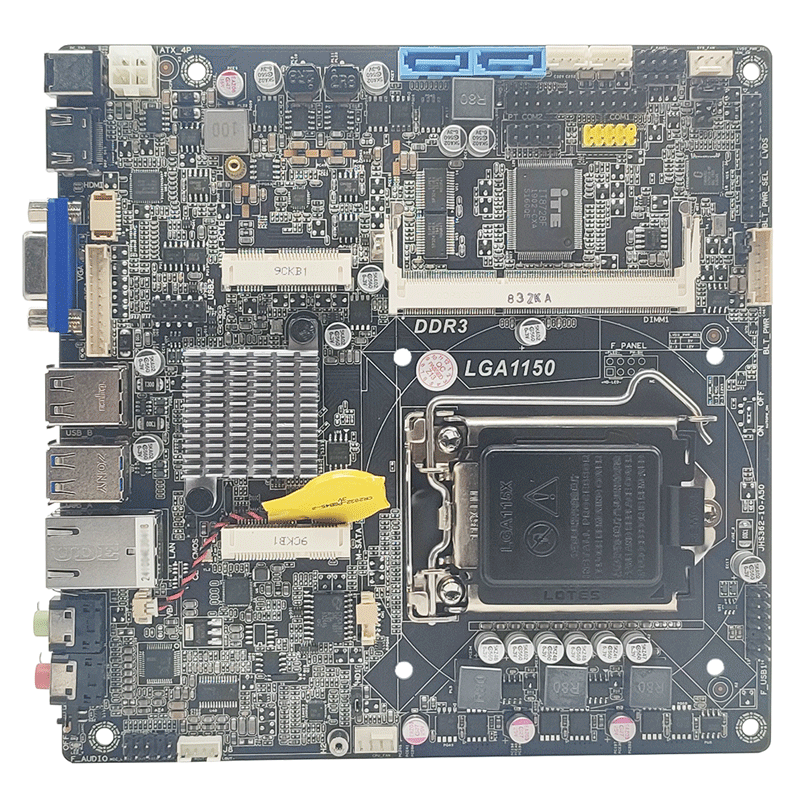

| 产品型号 | ASL H81 mini工控主板 |
| 芯片组平台 | Intel H81台式机芯片组 |
| 版型 | MINI-ITX |
| 尺寸 | 170*170 mm |
| 处理器 |
①支持Intel第4代，LGA1150处理器 ②支持Intel Core/Pentium/Celeron处理器 ③TDP：≤65w |
| 内存插槽 |
①1* DDR3 SO-DIMM内存槽 ②最大支持8GB ③支持SO-DIMM DDR3 1066/1333/1600 MHz（频率支持取决于主板/处理器） |
| 视频输出接口 |
需要处理器自带集成显卡功能 ①后置1* HDMI视频输出接口 ②后置1* VGA视频输出接口 |
| 音频 |
①集成Realtek声卡芯片 ②支持High Definition Audio技术 ③后置2Jack音频口 |
| 网络 |
①集成Realtek 1000M网络芯片 ②后置1* RJ45网线接口 |
| 存储 |
①2* SATA硬盘数据口 ②1* m-SATA硬盘接口 |
| 扩展槽 | 1* Mini PCI-E设备槽（支持WIFI/蓝牙） |

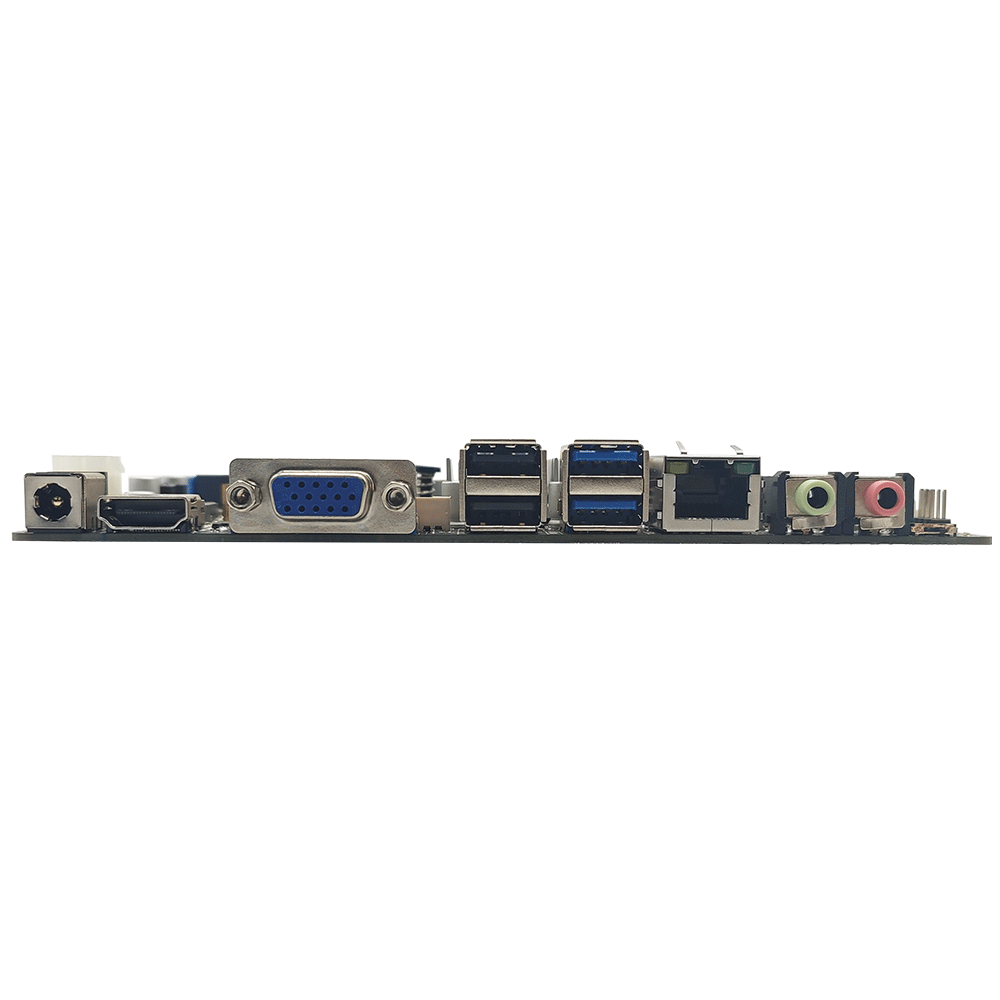

| 后置面板接口 |
1* DC-In，12v，5A 1* HDMI视频输出接口 1* VGA视频输出接口 2* USB2.0接口 2* USB3.0接口 1* RJ45网线接口 1* Mic音频输入口 1* Audio音频输出口 |
| 内部插口/针 |
1* ATX 4Pin电源输入口 2* SATA硬盘数据口 2* SATA硬盘供电口 1* 4Pin处理器风扇插针 1* 4Pin系统风扇插针 1* LPT打印机接口插针 2* COM口插针 1* LVDS屏幕插针 1* LVDS 5v/12v电源切换跳帽 1* LVDS开启关闭跳帽 1* LVDS电源跳帽（3.3v / 5v /12v） 1* LVDS背光供电电源插针 1* 外置VGA视频输出接口插针 1* 外置HDMI视频输出接口插针 2* USB2.0插针 1* Mini PCI-E设备槽（支持WIFI/蓝牙） 1* 4Pin外接喇叭插针 1* m-SATA硬盘接口 1* CMOS资料清除跳帽 1* 前置音频口插针 1* 前置面板插针 |
| 包装配件 |
以实物为准 |
※注意※
1.本页面产品规格及外观图片仅供参考，一切以实物为准。
2.产品规格及外观可能会因为市场销售策略有所变动。我们诚挚的建议您与当地经销商确认需求型号的产品规格及外观。
3.我们会尽可能在当前页面提供正确完整的数据，并保留变更，修正当前页面信息的权利，恕不另行通知。因引用以上数据而造成的损失，概不承担任何责任。
