PRODUCT INTRODUCTION

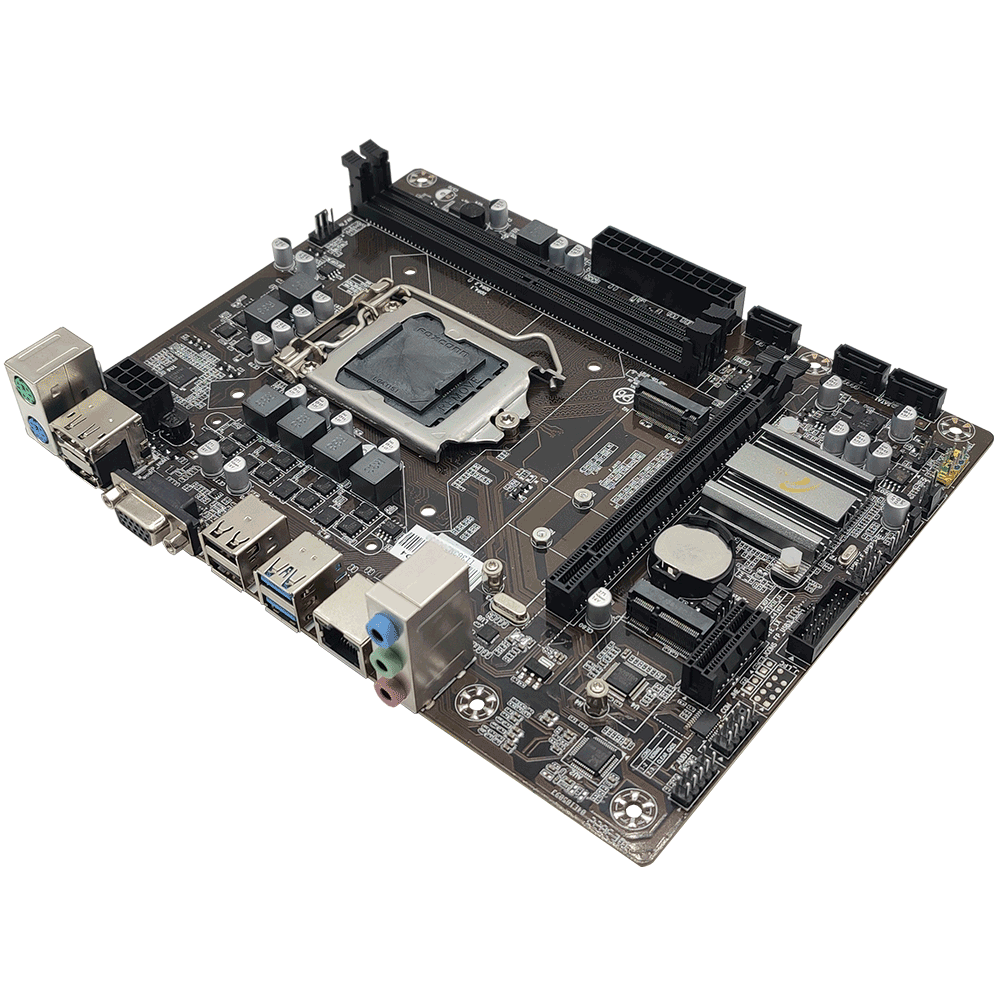

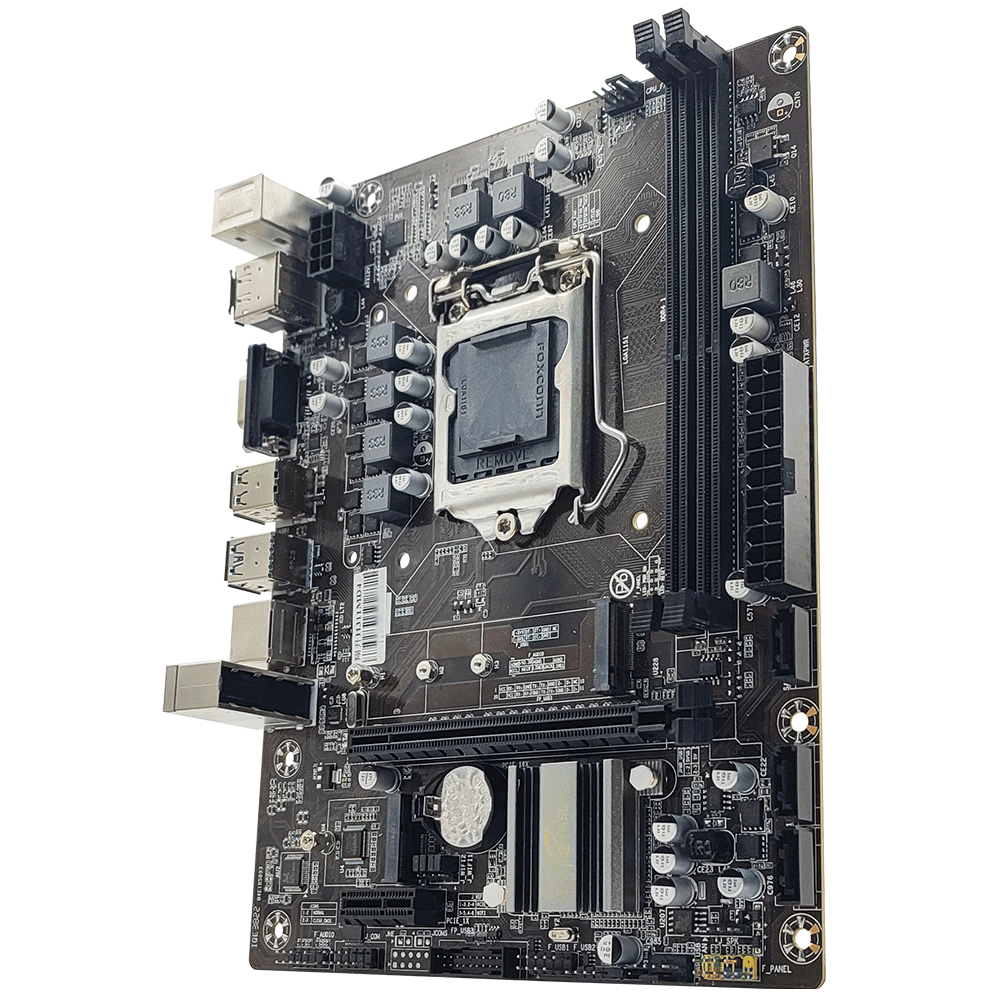

| 产品型号 | 翔升H311M-D4 |
| 芯片组平台 | Intel H311 |
| 版型 | M-ATX |
| 尺寸 | 170*220 mm |
| 处理器 |
①支持Intel第6-7-8-9代，LGA1151处理器 ②支持Intel Core/Pentium/Celeron处理器 |
| 内存插槽 |
①2* DDR4 DIMM双通道内存槽 ②最大支持32GB ③内存频率支持，取决于主板/处理器 |
| 视频输出接口 |
需要处理器自带集成显卡功能 ①后置1* Displayport视频输出接口 ②后置1* HDMI视频输出接口 ③后置1* VGA视频输出接口 |
| 音频 |
①集成Realtek声卡芯片 ②支持High Definition Audio技术 ③后置3Jack音频口，支持5.1声道 |
| 网络 |
①集成Realtek 1000M网络芯片 ②后置1* RJ45网线接口 ③1* Mini-PCIE设备插槽（支持WiFi/蓝牙） |
| 存储 |
①3* SATA3.0 6.0Gb/s硬盘接口 ②1* M.2固态硬盘接口（PCI-E3.0 x4，SATA/NVMe自适应） |
| 扩展槽 |
①1* PCI-E x16插槽 ②1* PCI-E x1插槽 |
| 后置面板接口 |
1* PS/2键鼠接口 1* Displayport视频输出接口 1* VGA视频输出接口 2* USB2.0接口 2* USB3.0接口 1* RJ45网线接口 1* 3Jack音频口 |
| 内部插针/座 |
1* 24Pin主板供电口 1* 8pin处理器供电口 1* 4Pin处理器风扇插针 1* 4Pin系统风扇插针 1* COM口插针 1* 前置音频口插针 1* Mini-PCIE槽切换跳帽（WiFi和PCI-E x1槽功能切换，切换只针对WiFi功能，蓝牙功能不受影响） 1* 前置USB3.0插针 2* 前置USB2.0插针 1* 3Pin前置USB2.0控制跳帽（通过跳帽实现前置USB2.0开启/关闭，位置F_USB2） 1* 4Pin外接蜂鸣器插针 1* 前置面板插针 |
| 包装配件 | 以实物为准 |
| 注意 |
1.本页面产品规格及外观图片仅供参考，一切以实物为准。 2.产品规格及外观可能会因为市场销售策略有所变动，我们诚挚的建议您与当地经销商确认需求型号的产品规格及外观。 3.我们会尽可能在当前页面提供正确完整的数据，并保留更改及修正当前页面信息的权利，恕不另行通知。因引用以上数据而造成的损失，概不承担任何责任。 |
