PRODUCT INTRODUCTION

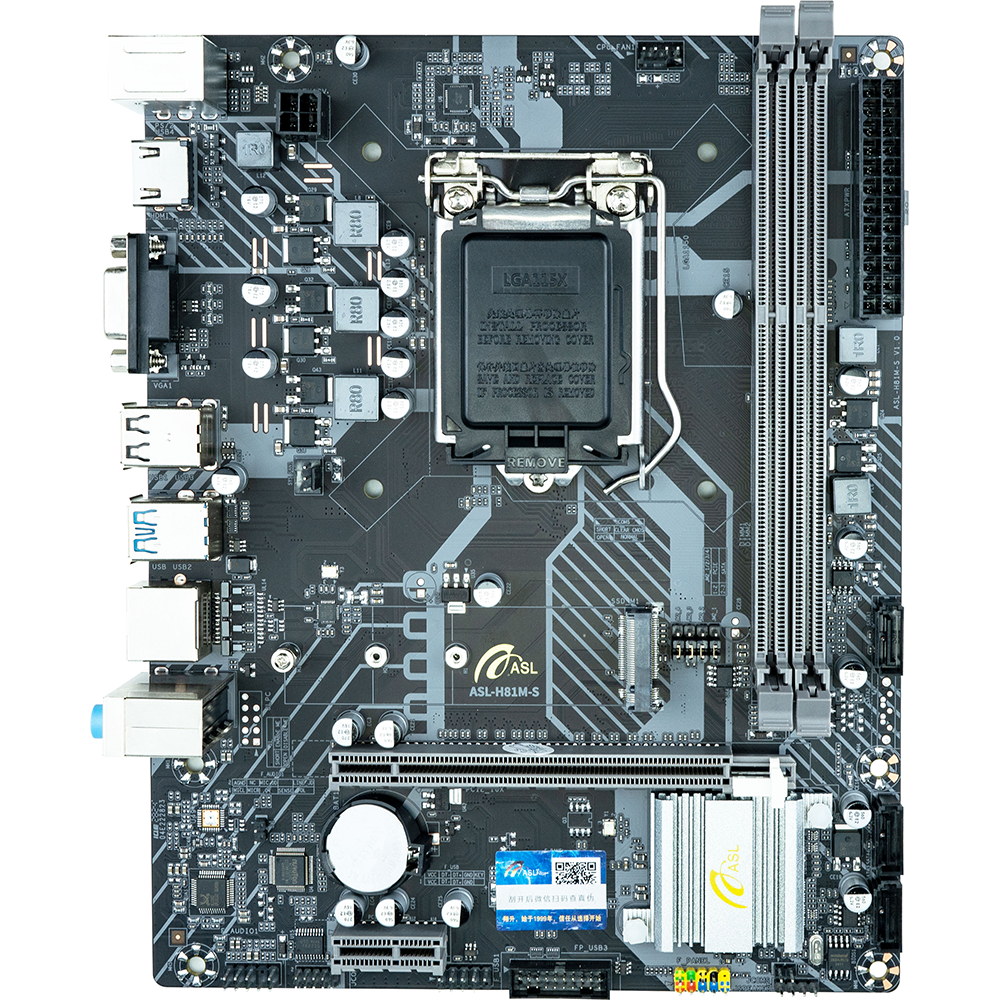

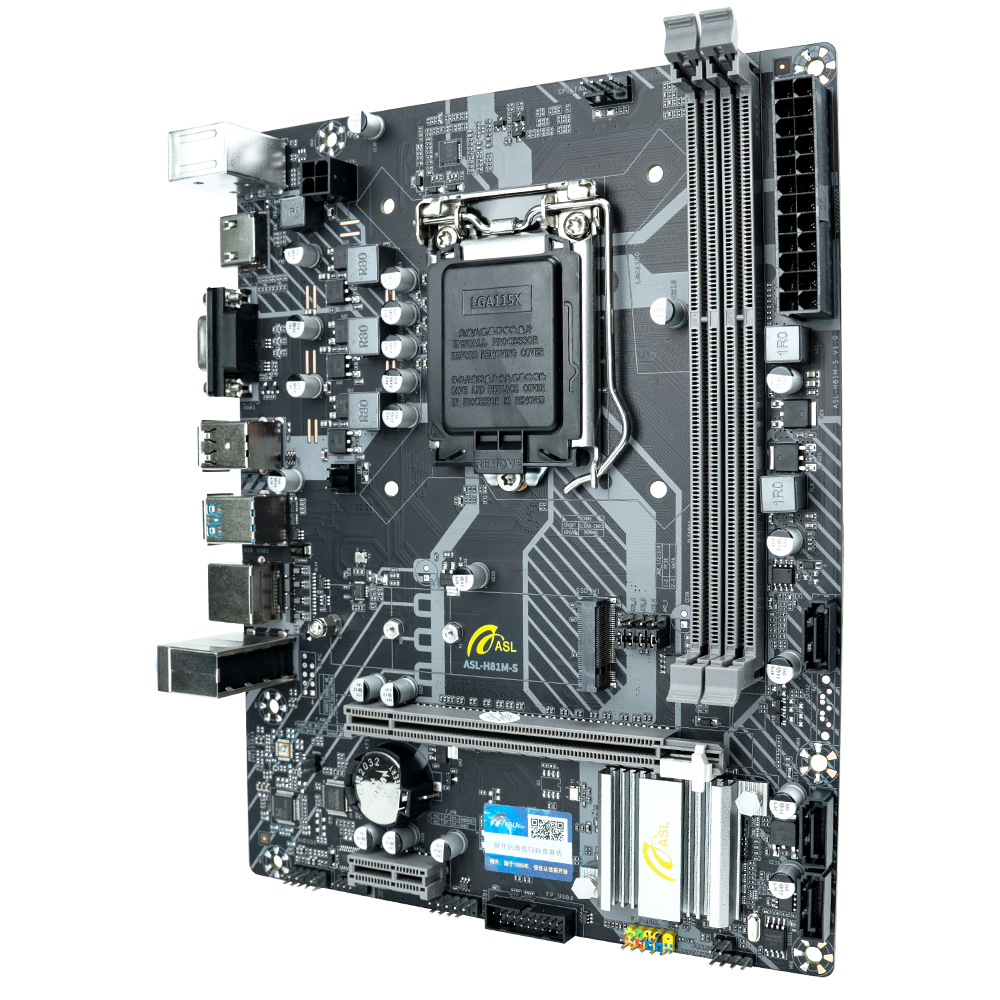

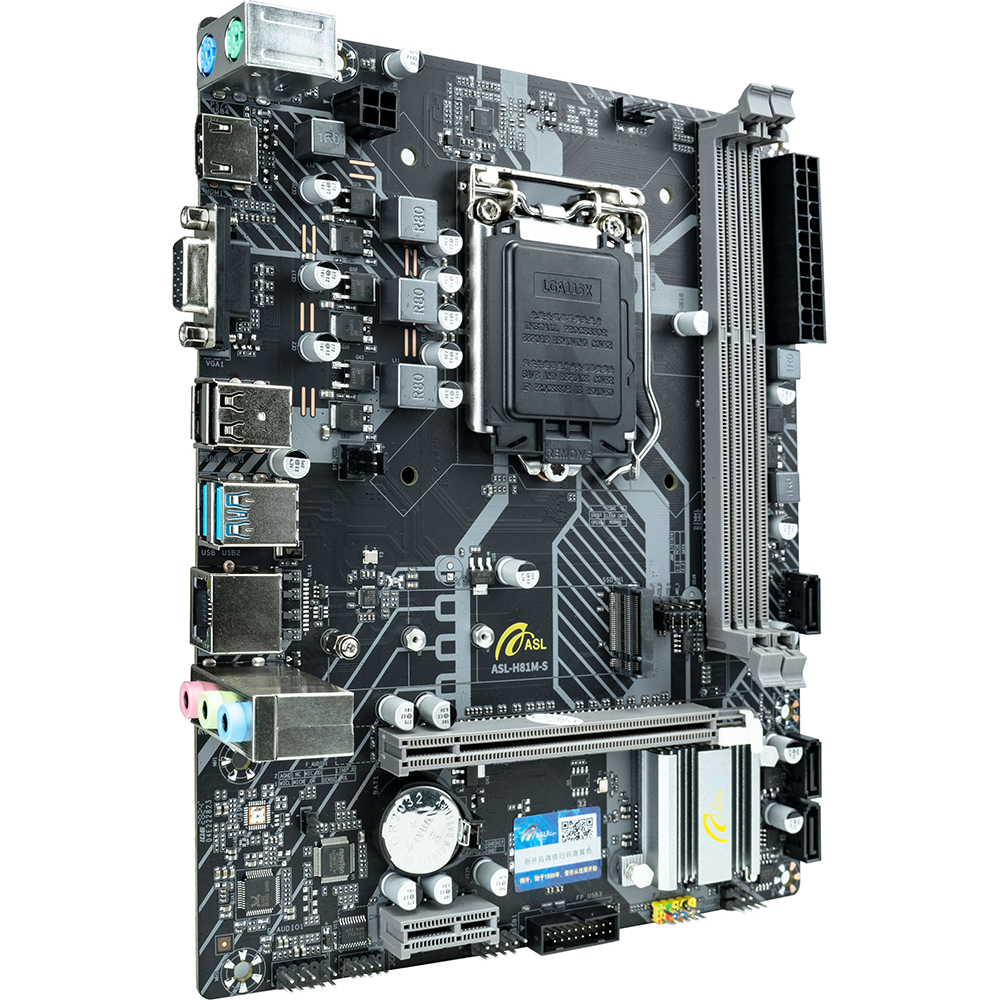

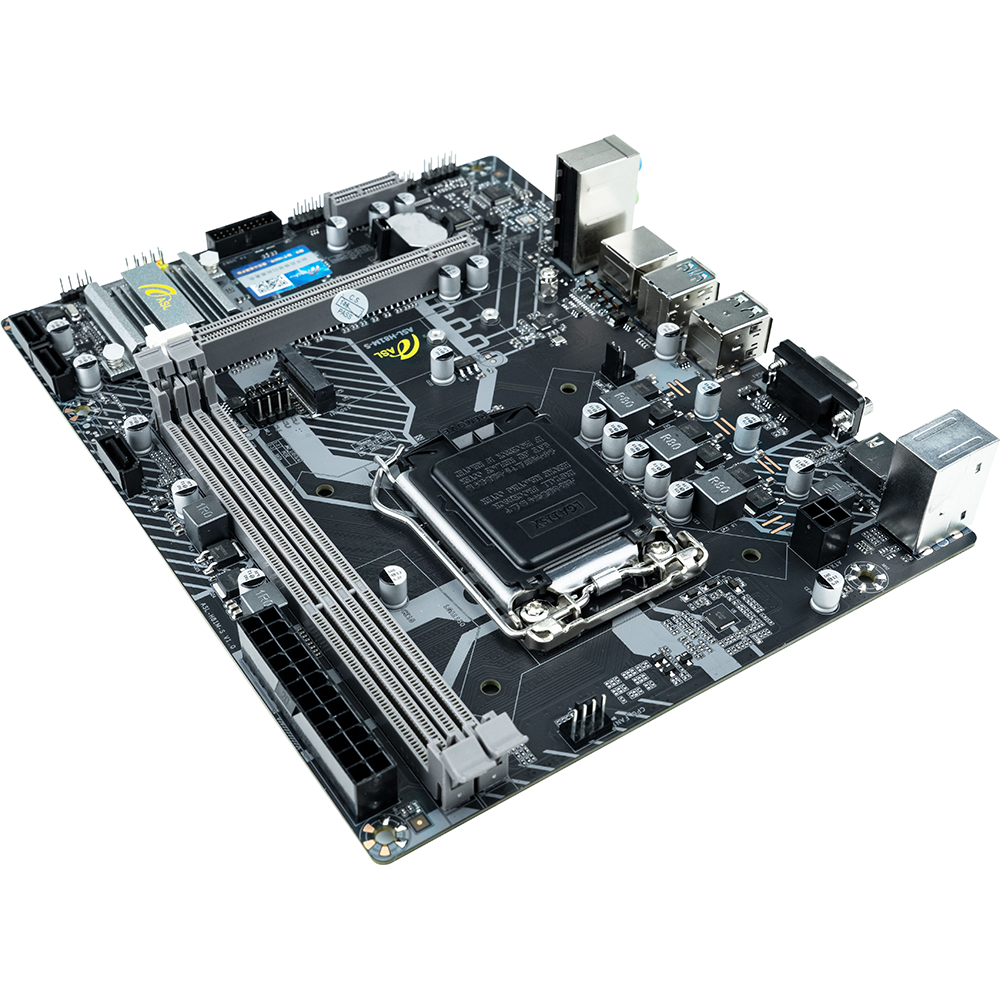

| 产品型号 | 翔升H81M-S |
| 芯片组平台 | Intel H81台式机芯片组 |
| 版型 | M-ATX |
| 尺寸 | 170 x 213 mm |
| 处理器 |
支持Intel第4代LGA1150处理器 支持Intel Core / Pentium / Celeron系列处理器 TDP：≤65w |
| 内存插槽 |
2x DDR3 DIMM双通道内存槽 最大支持16GB 支持DDR3 1066 / 1333 / 1600 MHz |
| 视频输出接口 |
需要处理器自带集成显卡功能： ①后置1x HDMI视频输出接口 ②后置1x VGA视频输出接口 |
| 音频 |
集成Realtek声卡芯片 支持High Definition Audio技术 后置3 Jack音频口，支持5.1声道 |
| 网络 |
集成Realtek 1000M网络芯片 后置1x RJ45网线接口 |
| 存储 |
3x SATA硬盘接口 1x M.2固态硬盘接口（可通过跳帽切换协议支持） |
| 扩展槽 |
1x PCI-E x16槽 1x PCI-E x1槽 |

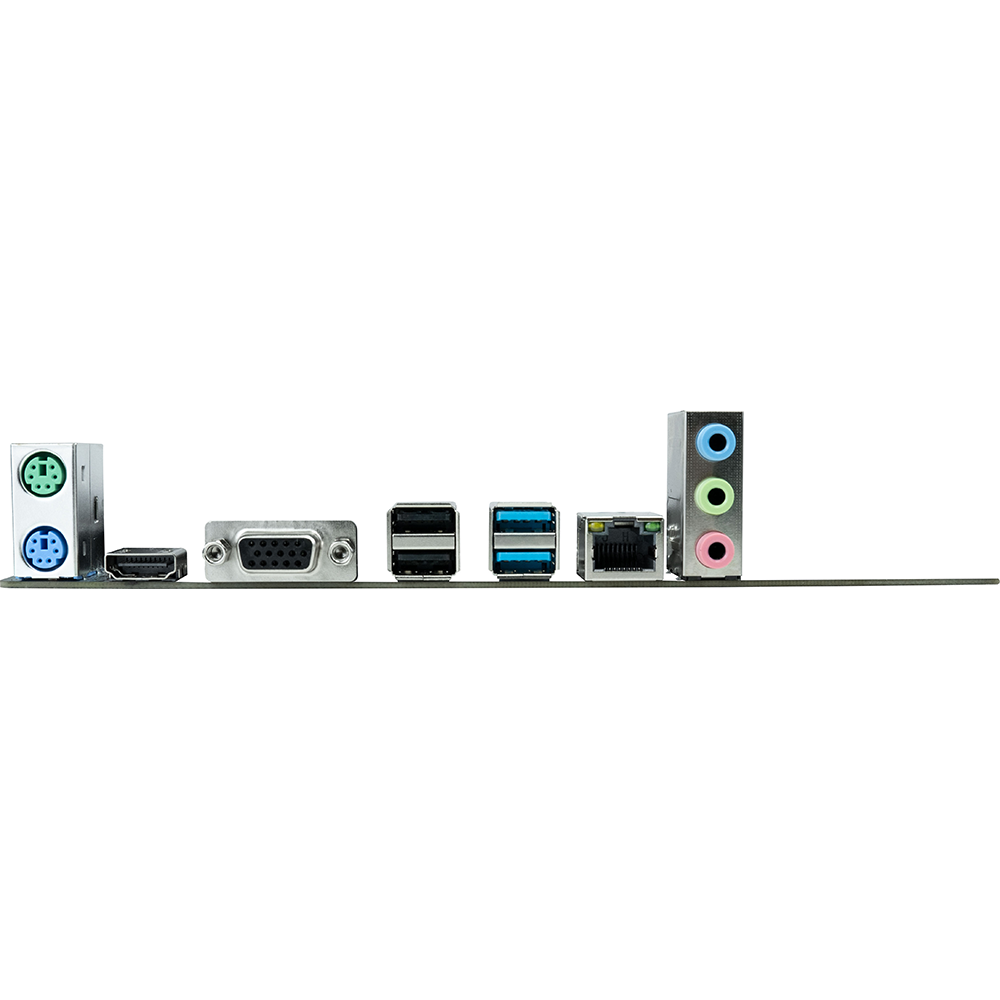

| 后置面板接口 |
1x PS/2键鼠接口 1x HDMI视频输出接口 1x VGA视频输出接口 2x USB2.0接口 2x USB3.0接口 1x RJ45网线接口 1x 3 Jack音频口 |
| 内部插针/口 |
1x 24Pin主板供电口 1x 4Pin处理器供电口 1x 4Pin处理器风扇插针 1x 3Pin系统风扇插针 1x 前置音频口插针 1x 前置USB2.0插针 1x M.2硬盘协议切换跳帽 1x 前置USB3.0插针 1x 4Pin外接喇叭插针 1x Me插针 1x COM口插针 1x 2Pin CMOS数据清除插针 1x 前置面板插针 |
| 包装配件 | 以实物为准 |
| 注意 | 1.本页面产品规格及外观图片仅供参考，一切以实物为准。 2.产品规格及外观可能会因为市场销售策略有所变动，我们诚挚的建议您与当地经销商确认需求型号的产品规格及外观。 3.我们会尽可能在当前页面提供正确完整的数据，并保留更改，修正当前页面信息的权利，恕不另行通知。 4.因引用以上数据而造成的损失，概不承担任何责任。 |
